ROZPORZĄDZENIE ... w sprawie szczegółowego zakresu i formy projektu budowlanego.
Informację n/t publikacji i zmian
Pierwsza publikacja: Poz. 1609/2020 D20201609.pdf obowiązuje od 19.09.2020
wprowadzone zmiany :
[*1]- Dz. U. Poz. 1169/2021 D20211169.pdf obowiązuje od 01.07.2021
[*2]- Dz. U. Poz. 2280/2021 D20212280.pdf obowiązuje od 25.12.2021
Treść rozporządzenia
Na podstawie art. 34 ust. 6 pkt 1 ustawy z dnia 7 lipca 1994 r. – Prawo budowlane (Dz. U. z 2020 r. poz. 1333) zarządza się, co następuje:
Rozdział 1 Przepisy ogólne
§ 1. Ilekroć w rozporządzeniu jest mowa o:
1) podpisie osobistym – należy przez to rozumieć podpis osobisty, o którym mowa w art. 2 ust. 1 pkt 9 ustawy z dnia 6 sierpnia 2010 r. o dowodach osobistych (Dz. U. z 2021 r. poz. 816 i 1000);
2) ustawie - należy przez to rozumieć ustawę z dnia 7 lipca 1994 r. – Prawo budowlane.[*1]
§ 2. Projekt budowlany sporządza się w języku polskim, w czytelnej technice graficznej oraz oprawia do formatu A4.[*1]
§ 2a. Projekt budowlany w postaci papierowej oprawia się do formatu A4.
§ 2b.
1. Stronę tytułową, spis treści, spis załączników, część opisową i część rysunkową projektu budowlanego
w postaci elektronicznej zapisuje się w plikach komputerowych w formacie PDF.
2. Rozwiązania projektowe w części rysunkowej zapisywanej w pliku, o którym mowa w ust. 1, sporządza się
w postaci wektorowej.
3. Pojedynczy plik, o którym mowa w ust. 1, nie może przekraczać 150 MB.

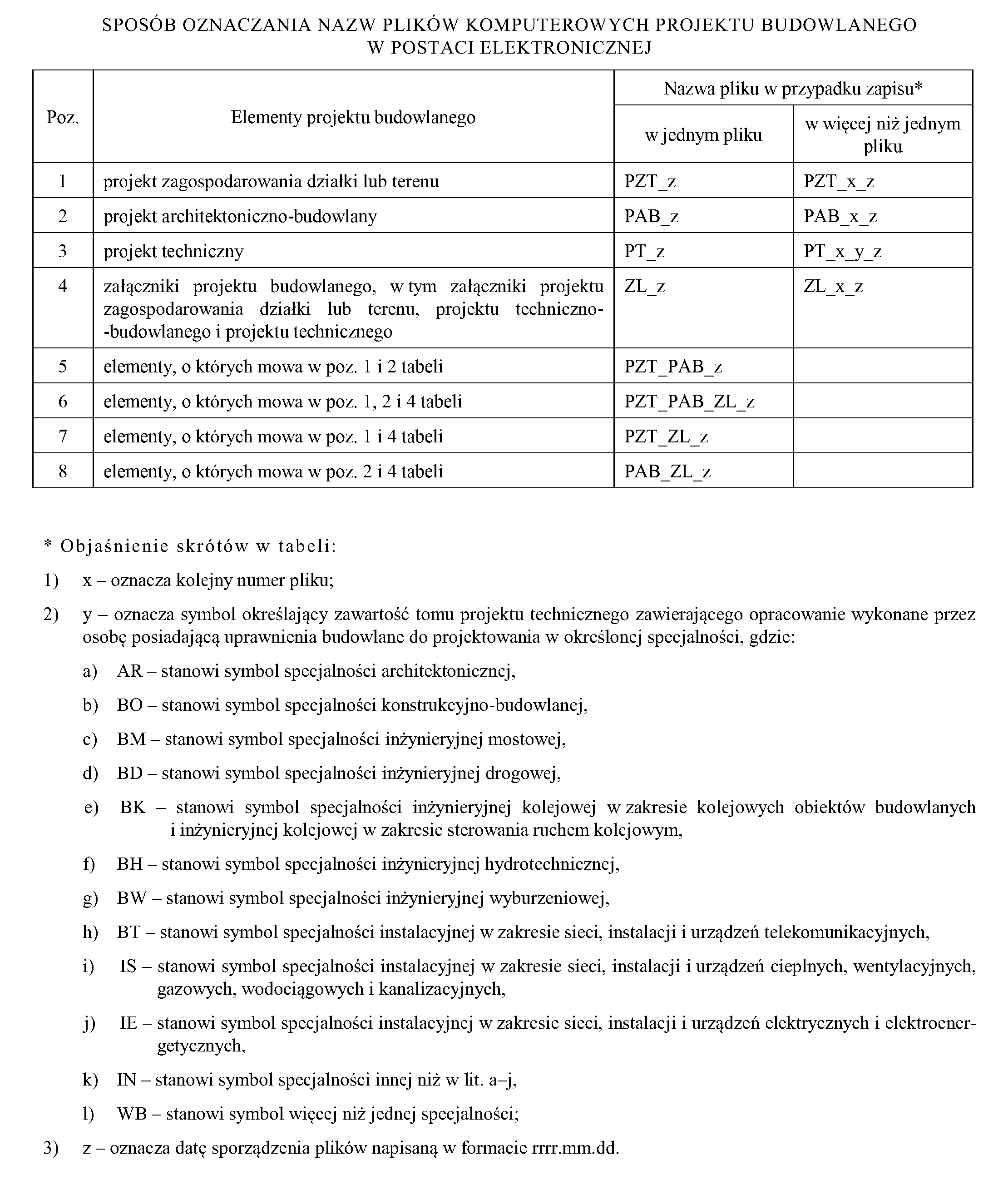

4. Sposób oznaczania nazw plików komputerowych projektu budowlanego w postaci elektronicznej określa
załącznik nr 1 do rozporządzenia.[*1]
§ 3.
1. Zakres projektu budowlanego uwzględnia stopień skomplikowania robót budowlanych, specyfikę i charakter obiektu budowlanego, warunki ochrony przeciwpożarowej, o których mowa w przepisach odrębnych, oraz w zależności od przeznaczenia projektowanego obiektu budowlanego – niezbędne warunki do korzystania z obiektu przez osoby ze szczególnymi potrzebami, o których mowa w ustawie z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami (Dz. U. z 2020 r. poz. 1062).
2. Projekt budowlany określa sposób spełnienia wymagań, o których mowa w art. 5 ust. 1 ustawy.

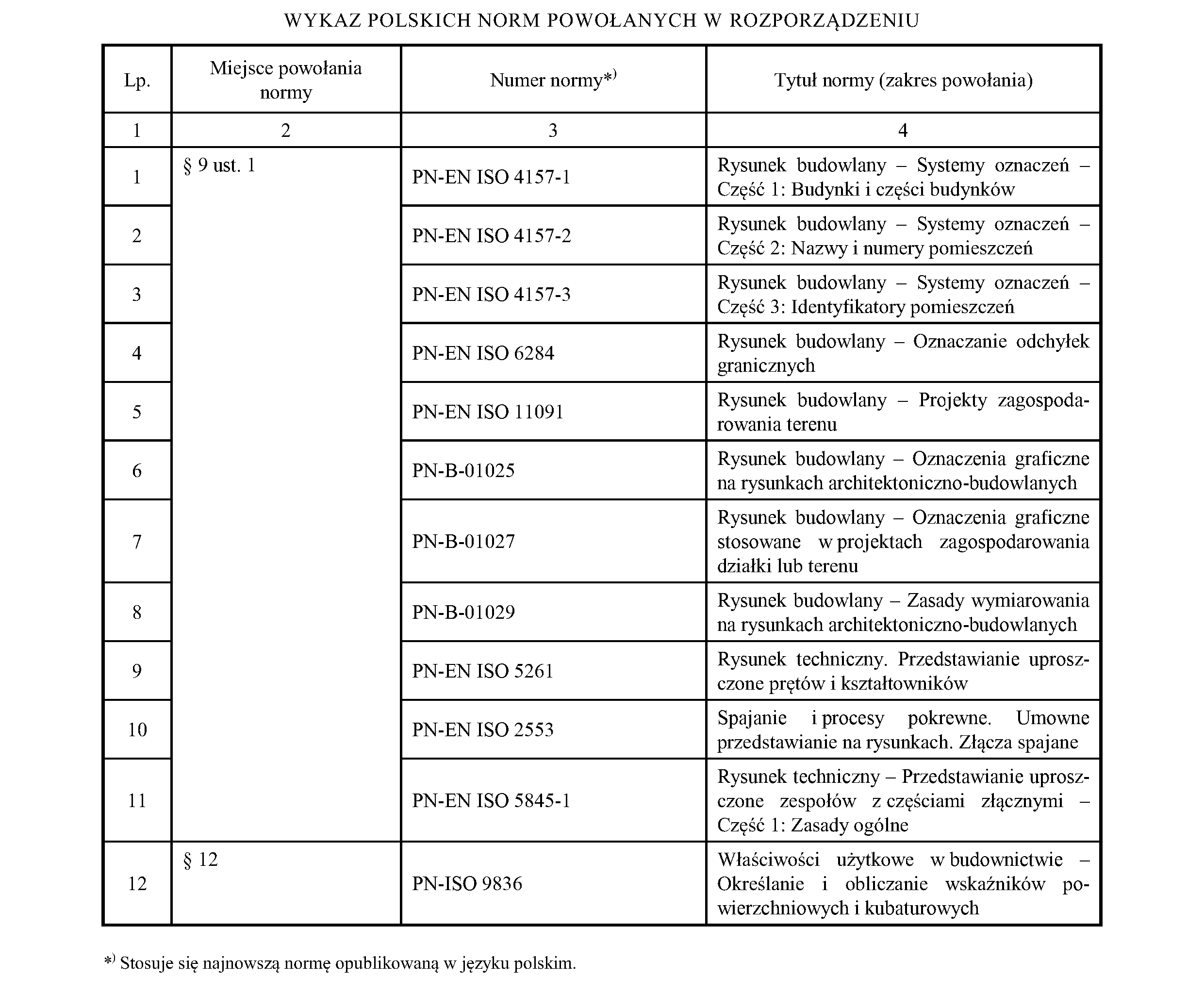

3. Wykaz Polskich Norm powołanych w rozporządzeniu określa załącznik nr 2 [*1] do rozporządzenia.
§ 4.
1. Do projektu budowlanego dołącza się kartę tytułową.
2. Karta tytułowa projektu budowlanego określa:
1) nazwę zamierzenia budowlanego;
2) adres i kategorię obiektu budowlanego;
3) nazwę jednostki ewidencyjnej, nazwę i numer obrębu ewidencyjnego oraz numery działek ewidencyjnych, na których obiekt jest usytuowany;
4) imię i nazwisko lub nazwę inwestora oraz jego adres;
5) spis zawartości projektu budowlanego, w którym wymienia się jego elementy.
3. Jeżeli liczba działek ewidencyjnych, na których jest usytuowany obiekt budowlany, uniemożliwia sporządzenie karty tytułowej na jednej stronie formatu A4, dopuszcza się zamieszczenie informacji o obrębach i numerach działek ewi- dencyjnych w postaci załącznika do karty tytułowej.
4. Jeżeli objętość spisu zawartości uniemożliwia zamieszczenie go na karcie tytułowej, spis zawartości dołącza się w postaci załącznika do karty tytułowej.[*1]
§ 5.
1. Oprawia się następujące elementy projektu budowlanego:
1) projekt zagospodarowania działki lub terenu;
2) projekt architektoniczno-budowlany;
3) projekt techniczny;
4) opinie, uzgodnienia, pozwolenia i inne dokumenty, o których mowa w art. 33 ust. 2 pkt 1 ustawy, oraz w zależności od potrzeb – w przypadku drogi krajowej lub wojewódzkiej – oświadczenia właściwego zarządcy drogi o możliwości połączenia działki z drogą, zgodnie z przepisami o drogach publicznych.
4) załączniki projektu budowlanego:
a) opinie, uzgodnienia, pozwolenia i inne dokumenty, o których mowa w art. 33 ust. 2 pkt 1 ustawy,
b) oświadczenie właściwego zarządcy drogi o możliwości połączenia działki z drogą, zgodnie
z przepisami o drogach publicznych, o którym mowa w art. 34 ust. 3 pkt 4 ustawy – w przypadku drogi
krajowej lub wojewódzkiej,
c) informację dotyczącą bezpieczeństwa i ochrony zdrowia, o której mowa w art. 20 ust. 1 pkt 1b ustawy.
1a. W przypadku projektu budowlanego w postaci elektronicznej przez oprawę należy rozumieć zapisanie w plikach komputerowych.[*1]
2. Dopuszcza się oprawę wielotomową elementów projektu budowlanego.
2a. W przypadku projektu budowlanego w postaci elektronicznej przez oprawę wielotomową należy rozumieć zapisanie w więcej niż jednym pliku komputerowym, przy czym każdy z plików stanowi osobny tom.[*1]
3. Dopuszcza się wspólną oprawę elementów projektu budowlanego.
3. Dopuszcza się wspólną oprawę elementów projektu budowlanego, z wyjątkiem objęcia wspólną oprawą
projektu technicznego w postaci elektronicznej.
4. W przypadku projektu budowlanego w postaci elektronicznej przez wspólną oprawę należy rozumieć zapisanie w jednym pliku, o którym mowa w § 2b ust. 1.
§ 5a.
1. Elementy projektu budowlanego, o których mowa w § 5 ust. 1 pkt 1, 2 i 4, dotyczące tego samego zamierzenia budowlanego sporządza się w takiej samej postaci.
2. Projekt techniczny może być sporządzony w innej postaci niż pozostałe elementy projektu budowlanego,o których mowa w § 5 ust. 1 pkt 1, 2 i 4, dotyczące tego samego zamierzenia budowlanego.
3. Przepisu ust. 2 nie stosuje się do dokumentów legalizacyjnych, o których mowa w art. 48b ust. 2 ustawy. [*1]
§ 6.
1. Strony projektu budowlanego oraz załączniki do niego numeruje się kolejno. Dla każdego elementu projektu budowlanego stosuje się oddzielną numerację.
2. W przypadku oprawy wielotomowej oddzielną numerację stosuje się dla każdego tomu projektu zagospodarowania działki lub terenu, projektu architektoniczno-budowlanego lub projektu technicznego.
3. W przypadku części rysunkowej projektu budowlanego dopuszcza się spełnienie warunku kolejnej numeracji stron poprzez wskazanie numeru rysunku.
§ 7.
1. Projekt zagospodarowania działki lub terenu, projekt architektoniczno-budowlany oraz projekt techniczny zawiera:
1) stronę tytułową;
2) spis treści;
3) część opisową;
4) część rysunkową.
1a. Element projektu budowlanego, o którym mowa w § 5 ust. 1 pkt 4, zawiera:
1) stronę tytułową;
2) spis załączników;
3) załączniki.[*1]
2. Na stronie tytułowej zamieszcza się:
1) nazwę elementu projektu budowlanego, którego ona dotyczy;
2) informacje, o których mowa w § 4 ust. 2 pkt 1–4;
3) imię, nazwisko, specjalność, numer posiadanych uprawnień budowlanych, datę opracowania oraz podpis osoby po- siadającej uprawnienia budowlane do projektowania w odpowiedniej specjalności opracowującej daną część projektu budowlanego, wraz z określeniem zakresu jej opracowania.
2) informacje dotyczące zamierzenia budowlanego:
a) nazwę zamierzenia budowlanego,
b) adres i kategorię obiektu budowlanego,
c) identyfikatory działek ewidencyjnych, na których obiekt budowlany jest usytuowany,
d) imię i nazwisko lub nazwę inwestora oraz jego adres;
3) datę opracowania oraz imię, nazwisko, specjalność, numer uprawnień budowlanych osoby posiadającej uprawnienia budowlane do projektowania w odpowiedniej specjalności, która opracowała daną część projektu budowlanego, wraz z określeniem zakresu sporządzonego przez nią opracowania – w przypadku strony tytułowej projektu zagospodarowania działki lub terenu, projektu architektoniczno-budowlanego oraz projektu technicznego;
4) podpis osoby, o której mowa w pkt 3 – w przypadku strony tytułowej projektu zagospodarowania działki lub terenu, projektu architektoniczno-budowlanego oraz projektu technicznego w postaci papierowej.
2a. Jeżeli liczba działek ewidencyjnych, na których jest usytuowany obiekt budowlany, uniemożliwia sporządzenie strony tytułowej na jednej stronie formatu A4, dopuszcza się zamieszczenie identyfikatorów działek ewidencyjnych w postaci załącznika do strony tytułowej.
3. Jeżeli projekt architektoniczno-budowlany lub projekt techniczny podlega sprawdzeniu, na stronie tytułowej zamieszcza się dodatkowo imię i nazwisko, specjalność, numer posiadanych uprawnień budowlanych, datę sprawdzenia i podpis projektanta sprawdzającego.
3. Jeżeli projekt architektoniczno-budowlany lub projekt techniczny podlega sprawdzeniu, na stronie tytułowej zamieszcza się dodatkowo imię i nazwisko, specjalność, numer uprawnień budowlanych, datę sprawdzenia i – w przypadku projektu budowlanego w postaci papierowej – podpis projektanta sprawdzającego. [*1]
4. Jeżeli liczba osób opracowujących i sprawdzających projekt zagospodarowania działki lub terenu, projekt architek- toniczno-budowlany lub projekt techniczny uniemożliwia sporządzenie strony tytułowej na jednej stronie formatu A4, dopuszcza się zamieszczenie informacji, o których mowa w ust. 2 pkt 3 ust. 2 pkt 3 i 4 [*1]oraz ust. 3, w postaci załącznika do strony tytułowej.
4a. Osoba, o której mowa w ust. 2 pkt 3 i ust. 3, biorąca udział w opracowaniu lub sprawdzeniu danej części projektu budowlanego w postaci elektronicznej w zakresie objętym plikiem komputerowym opatruje ten plik kwalifikowanym podpisem elektronicznym, podpisem osobistym albo podpisem zaufanym.[*1]
5. Spis treści zawiera wyliczenie:
1) zawartości części opisowej projektu,
2) zawartości części rysunkowej projektu,
3) dokumentów dołączonych do projektu
– wraz z numerami odpowiadających im stron.
6. W przypadku oprawy wielotomowej projektu zagospodarowania działki lub terenu, projektu architektoniczno-budowlanego lub projektu technicznego sporządza się stronę tytułową oraz spis treści oddzielnie dla każdego tomu, przy czym:
1) na stronie tytułowej zamieszcza się dodatkowo numer tomu, którego ona dotyczy, wraz z informacją o łącznej liczbie tomów, na które projekt zagospodarowania działki lub terenu, projekt architektoniczno-budowlany lub projekt tech- niczny został podzielony;
2) informacje, o których mowa w § 4 ust. 2 pkt 3, zamieszcza się na stronie tytułowej pierwszego z tomów, na które projekt zagospodarowania działki lub terenu, projekt architektoniczno-budowlany lub projekt techniczny został po- dzielony.
7. W przypadku wspólnego oprawienia projektu zagospodarowania działki lub terenu oraz projektu architektoniczno-budowlanego dopuszcza się:
1) sporządzenie łącznego spisu treści dla tych projektów;
2) zamieszczenie informacji, o których mowa w § 4 ust. 2 pkt 3, na stronie tytułowej projektu zagospodarowania działki lub terenu.
6. W przypadku oprawy wielotomowej projektu zagospodarowania działki lub terenu, projektu architektoniczno-budowlanego lub projektu technicznego sporządza się stronę tytułową oraz spis treści oddzielnie dla każdego tomu, przy czym:
1) na stronie tytułowej zamieszcza się dodatkowo numer tomu, którego ona dotyczy, wraz z informacją o łącznej liczbie tomów, na które dany element projektu budowlanego został podzielony;
2) informacje, o których mowa w ust. 2 pkt 2 lit. c, zamieszcza się na stronie tytułowej pierwszego z tomów, na które dany element projektu budowlanego został podzielony.
7. W przypadku wspólnego oprawienia elementów projektu budowlanego dopuszcza się:
1) sporządzenie łącznego spisu treści zawierającego również spis załączników do tych elementów;
2) zamieszczenie informacji, o których mowa w ust. 2 pkt 2 lit. c, na stronie tytułowej:
a) projektu zagospodarowania działki lub terenu albo
b) projektu architektoniczno-budowlanego, jeżeli sporządzenie projektu zagospodarowania działki lub terenu nie jest wymagane.
8. Łączny spis treści, o którym mowa w ust. 7 pkt 1, nie obejmuje projektu technicznego. [*1]
§ 8.
1. W przypadku opracowania projektu zagospodarowania działki lub terenu i projektu architektoniczno-budowlanego przez tego samego projektanta dopuszcza się dołączenie dokumentów, o których mowa w art. 34 ust. 3d pkt 1 i 2 ustawy, tylko do jednego z tych projektów.
2. W przypadku oprawy wielotomowej projektu zagospodarowania działki lub terenu oraz projektu architektoniczno-budowlanego dokumenty, o których mowa w art. 34 ust. 3d ustawy, dołącza się do pierwszego tomu.
§ 9.
1. Część rysunkową projektu budowlanego:
1) zaopatruje się w:
a) niezbędne oznaczenia graficzne i literowe określone w Polskich Normach wymienionych w załącznik nr 2 [*1]u do rozpo- rządzenia lub inne objaśnione w legendzie,
b) wyjaśnienia opisowe umożliwiające jednoznaczne odczytanie projektu;
2) sporządza się z zastosowaniem zasad wymiarowania określonych w Polskich Normach wymienionych w załącznik nr 2 [*1]u do rozporządzenia.
2. Część rysunkową projektu architektoniczno-budowlanego oraz technicznego zaopatruje się w oznaczenia klas od- porności ogniowej lub dymoszczelności elementów oddzielenia przeciwpożarowego i innych elementów obiektu budowla- nego, w których przejścia instalacyjne muszą być zabezpieczone pod względem przeciwpożarowym, a także drzwi, bram lub innych zamknięć przeciwpożarowych.
3. Część rysunkową projektu architektoniczno-budowlanego oraz projektu technicznego sporządza się w skali dosto- sowanej do specyfiki i charakteru obiektu budowlanego oraz stopnia dokładności oznaczeń graficznych na rysunkach, jednak nie mniejszej niż:
1) 1:200 dla obiektów budowlanych o dużych rozmiarach;
2) 1:100 dla pozostałych obiektów budowlanych i ich wydzielonych części.
4. W stosunku do obiektu liniowego skalę rysunków dostosowuje się do długości obiektu w sposób umożliwiający jego odwzorowanie z dokładnością zapewniającą czytelność projektu budowlanego.
5. W stosunku do projektu zagospodarowania działki lub terenu skalę rysunków dostosowuje się do rodzaju i wielko- ści obiektu lub zamierzenia budowlanego, zapewniając jego czytelność. Stosuje się skale rysunków nie mniejsze niż 1:500, a dla inwestycji liniowych nie mniejsze niż 1:1000.
§ 10.
1. Na rysunkach wchodzących w skład projektu budowlanego umieszcza się metrykę projektu zawierającą:
1) nazwę obiektu budowlanego podaną co najmniej w formie skróconej, właściwie identyfikującą obiekt;
2) tytuł, skalę i numer rysunku;
3) imię i nazwisko projektanta oraz numer posiadanych uprawnień budowlanych;
4) datę sporządzenia rysunku i podpis projektanta.
5) podpis projektanta – w przypadku projektu budowlanego w postaci papierowej.[*1]
2. W projekcie architektoniczno-budowlanym i technicznym, objętym obowiązkiem sprawdzenia, w metryce umiesz- cza się dodatkowo imię i nazwisko, numer posiadanych uprawnień budowlanych, datę sprawdzenia i podpis projektanta sprawdzającego.
2. W projekcie architektoniczno-budowlanym i projekcie technicznym, które są objęte obowiązkiem sprawdzenia, w metryce projektu umieszcza się dodatkowo imię i nazwisko, numer uprawnień budowlanych, datę sprawdzenia i – w przypadku projektu budowlanego w postaci papierowej – podpis projektanta sprawdzającego.[*1]
§ 11.
1. W przypadku odbudowy, rozbudowy, nadbudowy, przebudowy oraz zmiany sposobu użytkowania obiektu budow- lanego lub jego części przepisy rozporządzenia stosuje się odpowiednio w zakresie projektowanych w obiekcie budowla- nym zmian.
2. Część rysunkową projektu odbudowy, rozbudowy, nadbudowy lub przebudowy obiektu budowlanego należy spo- rządzić w sposób:
1) wyróżniający graficznie stan istniejący;
2) uwzględniający elementy projektowane oraz te elementy istniejące, które mają wpływ na przyjęte rozwiązania projek- towe lub na które przyjęte rozwiązania oddziałują.
§ 12. Powierzchnie budynku określa się zgodnie z zasadami zawartymi w Polskiej Normie dotyczącej określania i obliczania wskaźników powierzchniowych i kubaturowych wymienionej w załącznik nr 2 [*1]u do rozporządzenia, uwzględniając przepisy § 14 pkt 4 lit. a oraz § 20 ust. 1 pkt 4 lit. b.
Rozdział 2 Projekt zagospodarowania działki lub terenu
§ 13. Projekt zagospodarowania działki lub terenu sporządza się z uwzględnieniem § 3 ust. 1 i 2.
§ 14. Część opisowa projektu zagospodarowania działki lub terenu zawiera:
1) określenie przedmiotu zamierzenia budowlanego, a w przypadku zamierzenia budowlanego obejmującego więcej niż jeden obiekt budowlany – zakres całego zamierzenia;
2) określenie istniejącego stanu zagospodarowania działki lub terenu, w tym informację o obiektach budowlanych prze- znaczonych do rozbiórki;
3) projektowane zagospodarowanie działki lub terenu, w tym:
a) urządzenia budowlane związane z obiektami budowlanymi,
b) sposób odprowadzania lub oczyszczania ścieków,
c) układ komunikacyjny,
d) sposób dostępu do drogi publicznej,
e) parametry techniczne sieci i urządzeń uzbrojenia terenu,
f) ukształtowanie terenu i układ zieleni, w zakresie niezbędnym do uzupełnienia części rysunkowej projektu zagos- podarowania działki lub terenu;
4) zestawienie:
a) powierzchni zabudowy projektowanych i istniejących obiektów budowlanych, przy czym powierzchnię zabudo- wy budynku pomniejsza się o powierzchnię części zewnętrznych budynku, takich jak: tarasy naziemne i podparte słupami, gzymsy oraz balkony,
b) powierzchni dróg, parkingów, placów i chodników,
c) powierzchni biologicznie czynnej,
d) powierzchni innych części terenu, niezbędnych do sprawdzenia zgodności z ustaleniami miejscowego planu za- gospodarowania przestrzennego, a w przypadku jego braku z decyzją o warunkach zabudowy i zagospodarowa- nia terenu albo uchwały o ustaleniu lokalizacji inwestycji mieszkaniowej lub inwestycji towarzyszących;
5) informacje i dane:
a) o rodzaju ograniczeń lub zakazów w zabudowie i zagospodarowaniu tego terenu wynikających z aktów prawa miejscowego lub decyzji o warunkach zabudowy i zagospodarowania terenu, jeżeli są wymagane,
b) czy działka lub teren, na którym jest projektowany obiekt budowlany, są wpisane do rejestru zabytków lub gmin- nej ewidencji zabytków lub czy zamierzenie budowlane lokalizowane jest na obszarze objętym ochroną konser- watorską,
c) określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego – jeśli zamierzenie budow- lane znajduje się w granicach terenu górniczego,
d) o charakterze, cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkow- ników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi;
6) dane dotyczące warunków ochrony przeciwpożarowej, w szczególności o drogach pożarowych oraz przeciwpożaro- wym zaopatrzeniu w wodę, wraz z ich parametrami technicznymi;
7) inne niezbędne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych;
8) informację o obszarze oddziaływania obiektu.
§ 15.
1. Część rysunkową projektu zagospodarowania działki lub terenu sporządza się na aktualnej mapie do celów projektowych lub jej kopii poświadczonej za zgodność z oryginałem przez projektanta. [*2]
1a. W przypadku projektu zagospodarowania działki lub terenu sporządzanego w postaci elektronicznej mapa, o której mowa w ust. 1, lub jej kopia mogą mieć postać wektorową lub rastrową.[*1]
2. Część rysunkowa projektu zagospodarowania działki lub terenu określa:
1) orientację położenia działki lub terenu w stosunku do sąsiednich terenów i stron świata;
2) granice działki lub terenu;
3) usytuowanie i obrys istniejących oraz projektowanych obiektów budowlanych wraz z określeniem sposobu ich użyt- kowania, w tym urządzeń budowlanych z nimi związanych, z oznaczeniem wejść i wjazdów, liczbę kondygnacji, cha- rakterystyczne rzędne – w tym rzędne terenu istniejącego i projektowanego, wymiary oraz odległości od granicy działki lub terenu, wzajemne odległości obiektów budowlanych i urządzeń budowlanych w zakresie niezbędnym do sprawdzenia zgodności wymiarów i odległości z przepisami, a także postanowieniami, w szczególności decyzji o warunkach zabudowy i zagospodarowania terenu oraz uchwały o ustaleniu lokalizacji inwestycji mieszkaniowej lub inwestycji towarzyszącej;
4) zasięg obowiązywania nakazów, ograniczeń i uwarunkowań, o których mowa w § 14 pkt 5 lit. a, c i d;
5) granice terenu zamkniętego oraz jego strefy ochronnej;
6) układ komunikacji wewnętrznej terenu przedstawiony w nawiązaniu do istniejącej i projektowanej komunikacji ze- wnętrznej, określający w szczególności układ dróg wewnętrznych, dojazdów, bocznic kolejowych, parkingów, placów i chodników, a w zależności od potrzeb – przekroje oraz profile elementów tego układu, charakterystyczne rzędne i wymiary;
7) przebieg i charakterystyczne wymiary dróg pożarowych oraz dojść łączących wyjścia z obiektów budowlanych z tymi drogami;
8) ukształtowanie terenu, z oznaczeniem zmian w stosunku do stanu istniejącego, a w razie potrzeby przekroje pionowe terenu;
9) układ istniejącej zieleni, z oznaczeniem jej elementów podlegających likwidacji, oraz układ projektowanej zieleni wysokiej i niskiej;
10) urządzenia lub inne rozwiązania w zakresie przeciwpożarowego zaopatrzenia w wodę, w tym usytuowanie źródeł wody do celów przeciwpożarowych, hydrantów zewnętrznych lub innych punktów poboru wody oraz stano- wisk czerpania wody, wraz z dojazdami dla pojazdów pożarniczych;
11) układ sieci i urządzeń uzbrojenia terenu, przedstawiony z przyłączami do odpowiednich sieci zewnętrznych i we- wnętrznych oraz urządzeń budowlanych, w tym: wodociągowych, ujęć wody ze strefami ochronnymi, cieplnych, ga- zowych i kanalizacyjnych lub służących do oczyszczania ścieków, oraz określający sposób odprowadzania wód opa- dowych, z podaniem niezbędnych spadków, przekrojów przewodów oraz charakterystycznych rzędnych, wymiarów i odległości, wraz z usytuowaniem przyłączy, urządzeń i punktów pomiarowych – w przypadku objęcia ich zakresem projektu;
12) układ linii lub przewodów elektrycznych i telekomunikacyjnych oraz związanych z nim urządzeń technicznych, przedstawiony w powiązaniu z sieciami zewnętrznymi, z oznaczeniem miejsca i rzędnych w miarę potrzeby, przyłą- czenia do sieci zewnętrznych i złączy z instalacją obiektów budowlanych oraz charakterystycznych elementów, punk- tów pomiarowych, symboli i wymiarów – w przypadku objęcia ich zakresem projektu;
13) podział terenu na części, o którym mowa w § 16;
14) położenie sytuacyjno-wysokościowe w przypadku obiektów liniowych.
§ 16. W przypadku zamierzenia budowlanego realizowanego etapowo projekt zagospodarowania działki lub terenu określa kolejność realizacji poszczególnych obiektów wraz z odpowiadającymi im częściami terenu w sposób umożliwia- jący użytkowanie tych obiektów zgodnie z przeznaczeniem.
§ 17.
1. Dane, o których mowa w § 15 ust. 2, mogą być zamieszczone na dodatkowych rysunkach, jeżeli poprawi to czytelność projektu zagospodarowania działki lub terenu.
2. W razie konieczności przedstawienia układu sieci, przyłączy i instalacji zewnętrznych na oddzielnych rysunkach, do projektu zagospodarowania działki lub terenu załącza się zbiorczy rysunek koordynacyjny uzbrojenia działki lub terenu.
§ 18. Informacja o obszarze oddziaływania obiektu zawiera:
1) wskazanie przepisów prawa, w oparciu o które dokonano określenia obszaru oddziaływania obiektu;
2) zasięg obszaru oddziaływania obiektu przedstawiony w formie opisowej lub graficznej albo informację, że obszar oddziaływania obiektu mieści się w całości na działce lub działkach, na których został zaprojektowany.
Rozdział 3 Projekt architektoniczno-budowlany
§ 19. Projekt architektoniczno-budowlany sporządza się z uwzględnieniem § 3 ust. 1 i 2.
§ 20.
1. Część opisowa projektu architektoniczno-budowlanego zawiera:
1) rodzaj i kategorię obiektu budowlanego będącego przedmiotem zamierzenia budowlanego;
2) zamierzony sposób użytkowania oraz program użytkowy obiektu budowlanego;
3) układ przestrzenny oraz formę architektoniczną obiektu budowlanego, w tym jego wygląd zewnętrzny, uwzględniając charakterystyczne wyroby wykończeniowe i kolorystykę elewacji, a także sposób jego dostosowania do warunków wynikających z wymaganych przepisami szczególnymi pozwoleń, uzgodnień lub opinii innych organów, o których mowa w art. 32 ust. 1 pkt 2 ustawy, lub ustaleń miejscowego planu zagospodarowania przestrzennego, a w przypadku jego braku – z decyzji o warunkach zabudowy i zagospodarowania terenu albo uchwały o ustaleniu lokalizacji inwe- stycji mieszkaniowej lub inwestycji towarzyszących;
4) charakterystyczne parametry obiektu budowlanego, w szczególności:
a) kubaturę,
b) zestawienie powierzchni, przy czym:
– powierzchnię użytkową budynku pomniejsza się o powierzchnię: przekroju poziomego wszystkich wewnętrz- nych przegród budowlanych, przejść i otworów w tych przegrodach, przejść w przegrodach zewnętrznych, balkonów, tarasów, loggii, schodów wewnętrznych i podestów w lokalach mieszkalnych wielopoziomowych, nieużytkowych poddaszy,
– powierzchnię użytkową budynku powiększa się o powierzchnię: antresol, ogrodów zimowych oraz wbudowa- nych, ściennych szaf, schowków i garderób,
– przy określaniu powierzchni użytkowej powierzchnię pomieszczeń lub ich części o wysokości w świetle rów- nej lub większej od 2,20 m zalicza się do obliczeń w 100%, o wysokości równej lub większej od 1,40 m, lecz mniejszej od 2,20 m – w 50%, natomiast o wysokości mniejszej od 1,40 m pomija się całkowicie,
– przy określaniu zestawienia powierzchni użytkowej lokali mieszkalnych przez lokal mieszkalny należy rozu- mieć wydzielone trwałymi ścianami w obrębie budynku pomieszczenie lub zespół pomieszczeń przeznaczo- nych na stały pobyt ludzi, które wraz z pomieszczeniami pomocniczymi służą zaspokajaniu ich potrzeb mieszkaniowych,
c) wysokość, długość, szerokość, średnicę,
d) liczbę kondygnacji,
e) inne dane niż wskazane w lit. a–d niezbędne do stwierdzenia zgodności usytuowania obiektu z wymaganiami ochrony przeciwpożarowej;
5) opinię geotechniczną oraz informację o sposobie posadowienia obiektu budowlanego;
6) w przypadku zamierzenia budowlanego dotyczącego budynku – liczbę lokali mieszkalnych i użytkowych;
7) w przypadku zamierzenia budowlanego dotyczącego budynku mieszkalnego wielorodzinnego – liczbę lokali miesz- kalnych dostępnych dla osób niepełnosprawnych, o których mowa w art. 1 Konwencji o prawach osób niepełnospraw- nych, sporządzonej w Nowym Jorku dnia 13 grudnia 2006 r. (Dz. U. z 2012 r. poz. 1169 oraz z 2018 r. poz. 1217), w tym osób starszych;
8) opis zapewnienia niezbędnych warunków do korzystania z obiektów użyteczności publicznej i mieszkaniowego budow- nictwa wielorodzinnego przez osoby niepełnosprawne, o których mowa w art. 1 Konwencji o prawach osób niepełno- sprawnych, sporządzonej w Nowym Jorku dnia 13 grudnia 2006 r., w tym osoby starsze;
9) parametry techniczne obiektu budowlanego charakteryzujące wpływ obiektu budowlanego na środowisko i jego wykorzystywanie oraz na zdrowie ludzi i obiekty sąsiednie pod względem:
a) zapotrzebowania i jakości wody oraz ilości, jakości i sposobu odprowadzania ścieków oraz wód opadowych,
b) emisji zanieczyszczeń gazowych, w tym zapachów, pyłowych i płynnych, z podaniem ich rodzaju, ilości i zasięgu rozprzestrzeniania się,
c) rodzaju i ilości wytwarzanych odpadów,
d) właściwości akustycznych oraz emisji drgań, a także promieniowania, w szczególności jonizującego, pola elektro- magnetycznego i innych zakłóceń, z podaniem odpowiednich parametrów tych czynników i zasięgu ich rozprze- strzeniania się,
e) wpływu obiektu budowlanego na istniejący drzewostan, powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne
– uwzględniając, że przyjęte w projekcie budowlanym rozwiązania przestrzenne, funkcjonalne i techniczne powinny wykazywać ograniczenie lub eliminację wpływu obiektu budowlanego na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane, zgodnie z odrębnymi przepisami;
10) w przypadku zamierzenia budowlanego dotyczącego budynku – analizę technicznych, środowiskowych i ekonomicz- nych możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło, w tym zde- centralizowanych systemów dostawy energii opartych na energii ze źródeł odnawialnych, kogenerację, ogrzewanie lub chłodzenie lokalne lub blokowe, w szczególności gdy opiera się całkowicie lub częściowo na energii z odnawial- nych źródeł energii, o których mowa w art. 2 pkt 22 ustawy z dnia 20 lutego 2015 r. o odnawialnych źródłach energii (Dz. U. z 2020 r. poz. 261, 284, 568, 695, 1086 i 1503), oraz pompy ciepła, określającą:
a) oszacowanie rocznego zapotrzebowania na energię użytkową do ogrzewania, wentylacji, przygotowania ciepłej wody użytkowej,
b) dostępne nośniki energii,
c) wybór dwóch systemów zaopatrzenia w energię do analizy porównawczej:
– systemu konwencjonalnego oraz systemu alternatywnego albo
– systemu konwencjonalnego oraz systemu hybrydowego, rozumianego jako połączenie systemu konwencjo- nalnego i alternatywnego,
d) obliczenia optymalizacyjno-porównawcze dla wybranych systemów zaopatrzenia w energię,
e) wyniki analizy porównawczej i wybór systemu zaopatrzenia w energię;
11) w stosunku do budynku – analizę technicznych i ekonomicznych możliwości wykorzystania urządzeń, które automa- tycznie regulują temperaturę oddzielnie w poszczególnych pomieszczeniach lub w wyznaczonej strefie ogrzewanej, zgodnie z § 135 ust. 7–10 i § 147 ust. 5–7 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w spra- wie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2019 r. poz. 1065 oraz z 2020 r. poz. 1608);
12) informacje o zasadniczych elementach wyposażenia budowlano-instalacyjnego, zapewniających użytkowanie obiektu budowlanego zgodnie z przeznaczeniem;
13) dane dotyczące warunków ochrony przeciwpożarowej, stosownie do zakresu projektu.
2. Część opisowa projektu architektoniczno-budowlanego zawiera informację o zgodzie na odstępstwo, o którym mowa w art. 9 ustawy, lub o zgodzie udzielonej w postanowieniu, o którym mowa w art. 6a ust. 2 ustawy z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. z 2020 r. poz. 961), jeżeli zostały wydane.
§ 21. Część rysunkowa projektu architektoniczno-budowlanego zawiera:
1) w przypadku zamierzenia budowlanego obejmującego budynki:
a) rzuty wszystkich charakterystycznych poziomów w zakresie niezbędnym do przedstawienia układu funkcjonalno-
-przestrzennego i rozwiązań architektoniczno-budowlanych,
b) charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z na- wiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,
c) widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, z naniesionym na rysunku określeniem graficznym lub opisowym charakterystycznych wyrobów wykończeniowych i kolorystyki;
2) w przypadku zamierzenia budowlanego obejmującego obiekty budowlane inne niż budynki:
a) rzuty wszystkich charakterystycznych poziomów,
b) charakterystyczne przekroje,
c) widoki
– z nawiązaniem do poziomu terenu, z uwzględnieniem niezbędnych wymiarów, w tym zewnętrznych w rzucie pio- nowym i poziomym oraz z określeniem graficznym lub opisowym wyrobów wykończeniowych i kolorystyki.
Rozdział 4 Projekt techniczny
§ 22. Projekt techniczny sporządza się z uwzględnieniem § 3 ust. 1 i 2.
§ 23. Część opisowa projektu technicznego obejmuje co najmniej:
1) rozwiązania konstrukcyjne obiektu budowlanego, zastosowane schematy konstrukcyjne (statyczne), założenia przyjęte do obliczeń konstrukcji, w tym dotyczące obciążeń, oraz podstawowe wyniki tych obliczeń, a dla konstrukcji nowych, niesprawdzonych w krajowej praktyce – wyniki ewentualnych badań doświadczalnych, rozwiązania konstrukcyjno-
-materiałowe podstawowych elementów konstrukcji obiektu, w zależności od potrzeb – informację o konieczności wykonania pomiarów geodezyjnych przemieszczeń i odkształceń, a w przypadku przebudowy, rozbudowy lub nadbu- dowy obiektu budowlanego dołącza się ekspertyzę techniczną obiektu;
2) w zależności od potrzeb – geotechniczne warunki i sposób posadowienia obiektu budowlanego, w formie dokumenta- cji badań podłoża gruntowego i projektu geotechnicznego, oraz sposób zabezpieczenia przed wpływami eksploatacji górniczej;
3) w zależności od potrzeb – dokumentację geologiczno-inżynierską;
4) rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych;
5) podstawowe parametry technologiczne oraz współzależności urządzeń i wyposażenia związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi – w przypadku zamierzenia budowlanego dotyczącego obiektu budowla- nego usługowego lub produkcyjnego;
6) rozwiązania budowlane i techniczno-instalacyjne, nawiązujące do warunków terenu, występujące wzdłuż trasy obiektu budowlanego, oraz rozwiązania techniczno-budowlane w miejscach charakterystycznych lub o szczególnym znaczeniu dla funkcjonowania obiektu albo istotne ze względów bezpieczeństwa, z uwzględnieniem wymaganych stref ochron- nych – w przypadku zamierzenia budowlanego dotyczącego obiektu budowlanego liniowego;
7) rozwiązania niezbędnych elementów wyposażenia budowlano-instalacyjnego, w szczególności instalacji i urządzeń budowlanych:
a) ogrzewczych,
b) chłodniczych,
c) klimatyzacji
– wyposażonych w urządzenia, które automatycznie regulują temperaturę oddzielnie w poszczególnych pomieszcze- niach lub w wyznaczonej strefie ogrzewanej, w tym urządzenia z indywidualnym sterowaniem pomieszczeniowym (w szczególności termostatyczny zawór grzejnikowy, termostat pokojowy, termostat klimakonwektora wentylatoro- wego, pojedynczy termostat) lub komunikacją z systemem nadrzędnym oraz z funkcją sterowania zależną od zapo- trzebowania,
d) wentylacji grawitacyjnej, grawitacyjnej wspomaganej i mechanicznej,
e) wodociągowych i kanalizacyjnych,
f) gazowych,
g) elektroenergetycznych,
h) telekomunikacyjnych,
i) piorunochronnych,
j) ochrony przeciwpożarowej;
8) sposób powiązania instalacji i urządzeń budowlanych obiektu budowlanego, o których mowa w pkt 7, z sieciami zewnętrznymi wraz z punktami pomiarowymi, założeniami przyjętymi do obliczeń instalacji oraz podstawowe wyniki tych obliczeń, z doborem rodzaju i wielkości urządzeń, przy czym należy przedstawić:
a) dla instalacji ogrzewczych, wentylacyjnych, klimatyzacyjnych lub chłodniczych – założone parametry klimatu wewnętrznego na podstawie przepisów techniczno-budowlanych oraz przepisów dotyczących racjonalizacji użytkowania energii,
b) dobór i zwymiarowanie parametrów technicznych podstawowych urządzeń ogrzewczych, wentylacyjnych, klimatyzacyjnych i chłodniczych oraz określenie wartości mocy cieplnej i chłodniczej oraz mocy elektrycznej związanej z tymi urządzeniami;
9) rozwiązania i sposób funkcjonowania zasadniczych urządzeń instalacji technicznych, w tym przemysłowych i ich zespołów tworzących całość techniczno-użytkową, decydującą o podstawowym przeznaczeniu obiektu budowlanego, w tym charakterystykę i odnośne parametry instalacji i urządzeń technologicznych, mających wpływ na architekturę, konstrukcję, instalacje i urządzenia techniczne związane z tym obiektem;
10) dane dotyczące warunków ochrony przeciwpożarowej, stosownie do zakresu projektu;
11) charakterystykę energetyczną budynku.
11) charakterystykę energetyczną budynku, opracowaną zgodnie z przepisami wydanymi na podstawie art. 15 ustawy z dnia 29 sierpnia 2014 r. o charakterystyce energetycznej budynków (Dz. U. z 2021 r. poz. 497), określającą w zależności od potrzeb:
a) bilans mocy urządzeń elektrycznych oraz urządzeń zużywających inne rodzaje energii, stanowiących stałe
wyposażenie budowlano-instalacyjne tego budynku, z wydzieleniem mocy urządzeń służących do celów
technologicznych związanych z jego przeznaczeniem,
b) w przypadku budynku wyposażonego w instalacje ogrzewcze, wentylacyjne, klimatyzacyjne lub chłodnicze ‒
właściwości cieplne przegród zewnętrznych, w tym ścian pełnych oraz drzwi, wrót, a także przegród przezroczystych i innych,
c) parametry sprawności energetycznej instalacji ogrzewczych, wentylacyjnych, klimatyzacyjnych lub chłodniczych oraz innych urządzeń mających wpływ na gospodarkę energetyczną budynku,
d) dane wykazujące, że przyjęte w projekcie technicznym rozwiązania budowlane i instalacyjne spełniają
wymagania dotyczące oszczędności energii zawarte w przepisach techniczno-budowlanych.[*]
§ 24. Część rysunkowa projektu technicznego zawiera co najmniej:
1) rzuty wszystkich charakterystycznych poziomów obiektu budowlanego, w tym widok dachu lub przekrycia oraz prze- kroje i elewacje, a dla obiektu liniowego – przekroje poprzeczne i podłużne (profile), przeprowadzone w charaktery- stycznych miejscach obiektu budowlanego, niezawarte w części rysunkowej projektu zagospodarowania działki lub terenu lub projektu architektoniczno-budowlanego konieczne do przedstawienia:
a) rozwiązań budowlano-konstrukcyjnych oraz rozwiązań materiałowych obiektu budowlanego i jego powiązania z podłożem oraz przyległymi obiektami budowlanymi,
b) położenia sytuacyjno-wysokościowego i skrajnych parametrów instalacji i urządzeń technologicznych, związanych lub mających wpływ na konstrukcję obiektu budowlanego, funkcjonowanie instalacji i urządzeń oraz bezpieczeństwo ich użytkowania,
c) budowli przemysłowych i innych tworzących samonośną całość techniczno-użytkową, jak komin, zbiornik, kolumna rafineryjna, z uwzględnieniem niezbędnych wymiarów, w tym zewnętrznych w rzucie poziomym i pionowym
– z nawiązaniem do poziomu terenu, przestrzeni wewnętrznych obiektu budowlanego, w szczególności pomieszczeń, rodzaju konstrukcji, przekrojów jego elementów, a także instalacji oraz gabarytów (obrysu) urządzeń technologicznych, o których mowa w lit. b;
2) rozwiązania konstrukcyjno-materiałowe przegród zewnętrznych wraz z niezbędnymi szczegółami budowlanymi, mającymi wpływ na właściwości cieplne i szczelność powietrzną przegród, jeżeli ich odwzorowanie nie było wystarczające na rysunkach, o których mowa w pkt 1 – w przypadku zamierzenia budowlanego obejmującego ogrzewane, wentylowane i klimatyzowane budynki;
3) podstawowe urządzenia instalacji ogólnotechnicznych i technologicznych lub ich części, jeżeli ich odwzorowanie nie było wystarczające na rysunkach, o których mowa w pkt 1;
4) zasadnicze elementy wyposażenia instalacyjno-budowlanego, umożliwiającego użytkowanie obiektu budowlanego zgodnie z jego przeznaczeniem, w tym:
a) instalacje i urządzenia budowlane: wodociągowe, kanalizacyjne, ogrzewcze, wentylacyjne, chłodnicze, klimatyzacyjne i gazowe,
b) instalacje i urządzenia budowlane: elektroenergetyczne, telekomunikacyjne oraz instalację piorunochronną,
c) instalacje i urządzenia budowlane ochrony przeciwpożarowej określone w przepisach odrębnych
– wraz ze sposobem powiązania instalacji obiektu budowlanego bezpośrednio z sieciami (urządzeniami) zewnętrzny- mi albo z instalacjami zewnętrznymi na zagospodarowywanym terenie oraz związanymi z nimi urządzeniami technicznymi, uwidocznione na rzutach i przekrojach pionowych obiektu budowlanego, co najmniej w formie odpowiednio opisanych schematów lub przedstawione na odrębnych rysunkach.
Rozdział 5 Przepisy końcowe
§ 25. Traci moc rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2018 r. poz. 1935).
§ 26. Rozporządzenie wchodzi w życie z dniem 19 września 2020 r.
Minister Rozwoju: J. Emilewicz
Załącznik do rozporządzenia Ministra Rozwoju z dnia 11 września 2020 r. (poz. 1609)
Załącznik nr 1 [*1]
Załącznik nr 2 [*1]
